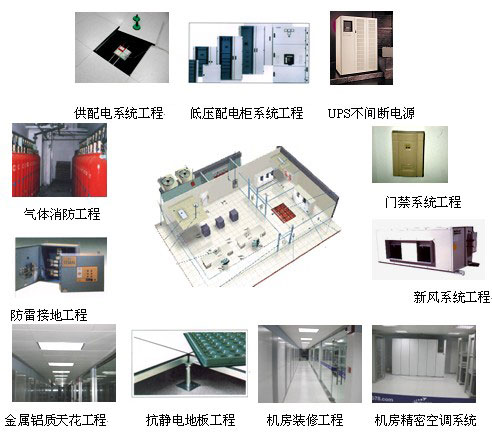

一、中心机房建设的一般工程概况

1、机房装修工程

2、机房供配电工程

3、机房综合布线

4、空调及新回风系统

5、机房环境监控及报警系统

6、简易机房消防

7、防雷接地工程

8、KVM系统

9、门禁工程

二、机房建设的指导思想

1、先进性

设计和施工要尽可能采用先进的、成熟的现代技术与工艺，在确保机房系统长期、稳定、高效运行的基础上，使机房系统具有一定的超前性。

2、可靠性

采用质地优良的材料、性能优越的设备及规范的施工工艺技术，特别是在意外情况下的抗干扰性和快速补充性，保证各个环节都安全可靠。

3、标准性

严格按国家技术场地的有关标准设计，图纸文件规范齐全，采用国际通用的符号、标记，力求通用性、可调整性、维修便利，并具有详细的文档资料。

[附]国家的有关规定（部分）

（1）GB/T 2887-2000 《电子计算机场地通用规范》

（2）GB 9361-88 《计算站场地安全要求》

（3）GB 50174-93 《电子计算机机房设计规范》

（4）GB 1838-93 《室内装饰工程质量规范》

（5）GB 6650-86 《计算机机房用活动地板技术条件》

（7）GBJ 16-87 《建筑设计防火规范》

（8）GB 50222-95 《建筑内部装修设计防火规范》

（9）GA 173-1998 《计算机信息系统防雷保安器》

（10）ZY 1997-99 《计算机机房供配电系统设计要求》

（11）GBJ 54-83 《低压配电装置及线路设计规范》

（12）GBJ50116-98 《火灾自动报警系统设计规范》

（13）SJ/ T30003-93 《电子计算机机房施工及验收规范》

（14）GB 7450-87 《电子设备雷击保护导则》

（15）GB 50054-95 《低压配电设计规范》

（16）GB 50052-95 《供配电系统设计规范》

（17）GB50168-92 《电气装置安装工程接地装置施工及验收规范》

（18）SJ/T 10796-2001 《防静电活动地板通用规范》

4、实用性

设计时应根据学校的条件划分功能区，一般要有设备间、配电间和监控工作间。应尽量满足机房各功能区布局要求，做到合理、实用；系统配置周到、全面、方便、灵活，根据各功能区的要求不同选择不同等级的材料，在充分考虑机房系统功能完善的基础上，使其性价比达到最优。

5、扩充性

本工程不仅能支持现有的系统，还应在空间布局、系统电网容量、各类设备功能等方面留有充分的扩展余地，便于系统未来的扩充与升级。

三、工程技术要求

1、机房参照A级机房标准设计和施工。

　2、 合理分布各工作区及各类设备安装位置，确保各系统稳定可靠运行，并保障机房工作人员良好的工作环境，要以国家有关标准及规范为依据。

　3、 机房各项功能完整配套，达到专业规范、技术先进、经济合理、安全适用、质量优良、管理方便之目的。

　4、 在经济实用的前提下，选择优质机房专用装修材料，主体装修材料宜选用吸音效果好、不易变形、变色、易清洁、防火性好，且高度耐用的材料，达到最佳装修效果。

　5、 室内控制设备、电器设备、布线系统的选材要全部采用符合国家标准的优质产品，以确保系统投入运行后故障率为最低。

四、各部分工程内容及要求

1.1、工程内容

机房功能区域的布局；

抗静电活动地板；

吊顶

墙面与隔断；

各类门窗；

机房的保温、防尘、防水、防火等；

1.2、工程要求

　　1.2.1、设计原则

机房装修在满足机房设备对机房环境要求的前提下，力求构造一个具有现代气息和特点、简洁、明快、实用的机房，强调规范性、标准性；注重可靠性和技术上的先进性；展现现代机房的整体效果。

机房装饰用材应选用气密性好、不起尘、易清洁、变形小，具有防火、防潮性能和环保特性；宜选用亚光材料，避免在机房内产生各种干扰光线（反射光、折射光、弦光等）。

机房综合布线要整体设计，合理布局，不要到后期才修正或增加，破坏了原先的合理布局，要缩短走线，有利于减少干扰和信号延迟，提高设备运行速度和可靠性。

机房综合布线有一种新的思路，即不敷设抗静电地板，采用上布线的方法，也可以尝试。

空调机、UPS电源及它易产生强磁场的设备应尽量远离网络设备和服务器等设备，以减少干扰。

配电系统应尽量靠近UPS电源，便于观察，发现问题迅速切断。

1.2.2、机房布局

按照机房平面布局要求，合理地布置网络设备、服务器、配线柜、空调、UPS等机房设备（监控室与机房内的设备要有良好的隔音措施，如采用隔音玻璃、多重隔音等，在机房正常工作时,工作间内的噪声不能超过45分贝）。

1.2.3、屏蔽

按电子计算机机房设计规范要求机房内需做屏蔽处理，主机房内无线电干扰场强，在频率0.15MHZ时，不应大于126dB；主机房内磁场干扰环境场强不应大于800A/m。对机房区内的六面体要做成一个全封闭的等电位屏蔽网（墙面可以采用机房常用的彩钢板），保证机房的内外抗干扰和防火功能。

１.2.4、抗静电活动地板

整个机房区域地面均铺设高强度全钢化抗静电活动地板，活动地板铺设净空间距原地面的高度可根据学校的楼层高度考虑，理想要求不少与３00mm。活动地板下及沿墙面、柱面均作封闭防尘处理，保证机房的洁净度。地板铺设过程中，现场切割的地板, 周边采用磨片打磨光滑、无毛刺并做防绣处理。活动地板铺设前应按设计标高及地板布置严格放线, 将支撑部件调整至设计高度；地板下地面做好洁净处理，施工过程也要注意随时清理，达到不起尘，保证机房的洁净度。

1.2.5、吊顶

吊顶材料则应满足吸音、防火、防尘、防潮等要求。吊顶上部的原顶面、梁、墙面、柱面等均刷二度封闭漆作防尘处理，保证机房的洁净度。吊顶吊铺应要求板面起拱度准确，表面平整、接缝接口严密、板缝顺直、阴阳角收边方正。

1.2.6、墙面与隔断

机房所有玻璃隔断采用防火钢化玻璃（厚度≥12mm，根据面积和防火气体压力计算），隔断用亚光不锈钢包框，四周墙面采用彩钢板装饰。为了机房安全及设备的运行安全，机房与外界连接的管线槽口处均采用专用防火泥封堵，符合消防规范技术要求和防止虫、鼠进入机房的要求。

隔断效果应该有通透感强，便于值班人员对主机设备的观察；有利于设备摆放；给工作人员带来视野开阔、豁亮、轻松的感觉。

所采用的钢化玻璃隔断，其所能承受的压力、压强要能满足消防系统的要求。

墙面选用的彩钢板内外做静电涂层面层。具有保温、隔热、隔音、轻质、防水、防火、屏蔽、抗静电、装饰等性能。

1.2.7、门窗

门窗应符合甲级防火防盗，机房内门亚光不锈钢包框玻璃门，保证机房的安全、通透、明亮的效果。机房的门应保证大设备能的进出，设备间全封闭。

1.2.8、机房保温层

根据学校用电条件和经费预算，机房的空调系统可选用下送风上回风的精密空调机组，也可以采用普通三相空调，选用来电自补偿电路，停电后，在无人值守的情况下来电自启动。为防止凝露、节约能源和减少空调日后的运行费用，采取保温措施来控制平面、立面隔热及热量的散失，在楼地面铺设防水防火的隔热材料来提高楼面的隔热保温防止凝露的功能要求。施工时地面做洁净处理，所用材料及工艺处理要符合国家环保要求。
